Co oznacza „cięcie muchowe”?
Cięcie much jest podejściem do cięcie laserowe że wykładniczo zwiększa prędkość cięcia jednocześnie skracając czas cięcia, zużycie maszyn, straty materiału i zużycie energii. Ta technika sprawdza się najlepiej, gdy wymagana jest duża liczba identycznych otworów, kształtów i cięć.
Opiera się na technika optymalizacji ścieżki, który instruuje głowicę lasera, aby poruszaj się po siatkach linii poziomych i pionowych jednocześnie włączanie i wyłączanie na odpowiednich krawędziach,, tnący wiele otworów jednocześnie. Skraca to również czas aktywacji lasera.
Przy zmianie kierunku głowica laserowa wykorzystuje promień styczny zamiast ostrych zakrętów aby skrócić czas cięcia i zużycie.
Pierwotnie cięcie odbywało się za pomocą głowic laserowych poruszających się po jednej ścieżce cięcia i nie przechodzących do kolejnego zadania, dopóki nie osiągnięto wymaganego kształtu. Jednak w przypadku cięcia w locie można poprawić wydajność rozmaitości zadań i przynosić wyższe zyski w Twojej firmie.
Prawdziwy Cięcie laserowe To znacznie więcej niż cięcie w układzie siatki sztywnej. Dzieje się tak, gdy obrabiarka porusza się ciągle z dużą prędkością po linii prostej: głowica laserowa nie zwalnia ani nie unosi się, wykonując natychmiastowe, płynne cięcia. przełączanie migawki w mikrosekundach (µs) kontrolowane przez systemy takie jak CypCut FSCUT firmy Baison.
W przeciwieństwie do tradycyjnego cięcia z żmudnymi przerwami „przebijanie-cięcie-podnoszenie-przesuwanie-przebijanie”, cięcie w locie całkowicie eliminuje opóźnienia w podnoszeniu spowodowane częstymi mechanicznymi zatrzymaniami i rozruchami. W połączeniu z niestandardowe, wysokowydajne silniki serwo oraz Przyspieszenie 1.5G szybkich modeli Baison, takich jak SH3-H, zwiększa wydajność przetwarzania do absolutnego limitu.
Zgodnie z Cyfrowe dane z testów fabrycznych Baisonten płynny, bezunoszący tryb cięcia zwiększa ogólną prędkość cięcia pojedynczych arkuszy podczas przetwarzania wsadowego gęstej siatki cienkich arkuszy, skrócenie rzeczywistych cykli produkcyjnych o ponad 50%.
Chcesz zobaczyć, jak maszyna laserowa Baison precyzyjnie kontroluje trajektorie cięcia muchowego Prędkość przesuwu 100m/min? A może potrzebujesz praktycznego raportu porównawczego wydajności dostosowanego do konkretnej gęstości otworów w arkuszu? Nasz zespół inżynierów… gotowy do pobrania dla Ciebie rzeczywistych danych przebiegu przetwarzania zaplecza.
Różne tryby cięcia laserowego
Maszyny laserowe światłowodowe to zupełnie inna liga wysokowydajne cięcie części materiałowych. Używając złożone algorytmyProgramy CAM mogą usprawnić proces cięcia.
Wszystko to jest robione przez oprogramowanie, więc Nie musisz martwić się o ręczną konfigurację. Oto kilka popularne metody cięcia laserowegoING.
Wspólne cięcie
Znany także jako wspólne cięcie linii (CLC)to rodzaj podejścia, w którym maszyny laserowe wykrywanie wspólnych i sąsiadujących krawędzi między wieloma kształtami. Następnie głowica laserowa rozpoczyna proces i oszczędza czas poprzez wykonywanie wielokrotnych cięć.
Tryb cięcia muchowego
Cięcie muchowe, zwane również cięciem siatkowym, jest prawdopodobnie najszybsze podejście do cięcia gdzie głowica lasera dzieli wszystkie identyczne kształty na zestawy linii poziomych i pionowych. Laser włącza się na krawędzi tnącej i wyłącza się w pustych przestrzeniach bez poruszania się w górę i bez zmiany kierunku. Krótko mówiąc, cały proces sprowadza się do cięć poziomych i pionowych.
Wszystko to odbywa się w ułamku sekundy, więc czas cięcia jest znacznie skrócony. Można to osiągnąć tylko dzięki high-power technologia lasera światłowodowego oraz Maszyny CNC. Metoda ta ma jednak pewne ograniczenia, które omówimy później.
Wspólny punkt przebicia
Jak sama nazwa wskazuje, w tej metodzie wiązka laserowa przebija pojedynczy punkt w materiale i rozpoczyna proces cięcia. Po wycięciu całego kształtu głowica laserowa dociera do tego samego punktu przebicia i rozpoczyna cięcie kolejnego kształtu od tego punktu. W ten sposób wiele kształtów tnących ma jeden punkt początkowy, Pozwala to głębsza penetracja bez marnowania energii na przekłuwanie za każdym razem. Dzięki temu możesz optymalizacja wejścia wiązki laserowej i skrócić całkowity czas.
Cięcie normalne
Cięcie normalne jest podobny do tradycyjnego cięcia, co oznacza cięcie jednego kształtu na raz. Ta metoda nadal ma wartość podczas obróbki skomplikowanych kształtów i grubszych materiałów jest wymagane.
Zalety cięcia laserowego
Krótszy czas realizacji
Cięcie muchowe wykładniczo zwiększa wydajność cięcia. Cięcie muchowe nie zwiększa prędkości cięcia per se, ponieważ zależy to od rodzaju materiału, grubości, gazu wspomagającego i innych czynników. Ale ponieważ oprogramowanie analizuje i znajduje najkrótsze możliwe ścieżki cięciaThe rzeczywista prędkość procesu wzrasta.
Poprawiona wydajność
Cięcie much skraca czas realizacji i zwiększa ogólną wydajność, Również zużywa się mniej energii ograniczając ruchy do kierunków pionowego, poziomego i ukośnego.
Szybkie włączanie i wyłączanie maszyny również wprowadza pewien pusty ruch w procesie cięciaale nie wpływa to na wydajność cięcia.
Ponadto tryb ten pozwala głowicy lasera na zmień kierunki za pomocą łuków i segmentów, który poprawia produktywność procesu.
Mniej ślimaka
Kolejną ważną zaletą cięcia muchowego jest to, że generowanych jest mniej ślimaków, prowadzący do mniejsze marnotrawstwo materiałów. Mniej ślimaków oznacza również zmniejszenie szczeliny na krawędziach tnących. Wszystko przez to, że zoptymalizowany ruch głowicy lasera.
Dłuższa żywotność maszyny
Ponieważ precyzyjnie ustawiony ruch głowicy lasera jest znacznie prostszy, Jest mniejsze zużycie części mechanicznych. To doprowadziło do niższe koszty utrzymania i eksploatacji dla maszyny. Maszyny laserowe to już duża inwestycja z Twojej strony; dlatego oszczędności na konserwacji przyniesie Twojej firmie większe korzyści.
Większe zyski
Do wycinania much wymagane jest bardzo złożona logikai możliwe, że maszyna, którą kupisz, może nie zawierać programu, który może obsługiwać taką funkcję.
Te programy są drogiei wiele firm unika ich zakupu. To jest wielki błądZałóżmy, że roczny przychód Twojej firmy wynosi 1 milion dolarów, a wycinanie much daje tylko 4% oszczędności który jest nadal 40 tys. dolarów rocznego zysku dla Twojego biznesu.
W obróbce laserem światłowodowym Technologia cięcia muchowego firmy Baison przekłada się bezpośrednio na konkretne wskaźniki zysku i efektywności Twojego warsztatu:
- Skróć czas cyklu o 50%+: Tradycyjne cięcie gęstych otworów wymaga powtarzalnych czynności „przebijania-podnoszenia-przesuwania”. Maszyny Baisona wykorzystują Przyspieszenie 1.5G aby utrzymać głowicę lasera w ruchu z pełną prędkością po linii prostej bez unoszenia. Przetwarzanie jest realizowane natychmiastowo za pomocą przełączanie migawki mikrosekundowej, eliminując opóźnienia w podnoszeniu i podwojenie wydajności pojedynczego arkusza.
- Obniż koszty zużycia komponentów i materiałów eksploatacyjnych: Cięcie na mokro eliminuje mechaniczne oddziaływanie dziesiątek tysięcy nagłych zatrzymań i uruchomień na silniki i prowadnice. Ten płynny ruch wydłuża cykle konserwacji komponentów napędowych, przy jednoczesnym znacznym zmniejszając przegrzewanie się dyszy i uszkodzenia soczewki, budując wyraźną miesięczną przewagę kosztową.
- Osiągnij krawędzie o wysokiej precyzji na poziomie mikro: Powered by Moc ultrawysoka od 10 kW do 40 kW, sterowanie ścieżką o wysokiej prędkości i bez podnoszenia jest wyjątkowo precyzyjne. Krawędzie cięcia pozostają bez zadziorów i czysto z doskonałą spójnością partii.
Obliczasz swoją rentowność? Zespół Baison gotowy do dostarczenia rzeczywistych danych przebiegu i raportów porównujących wydajność aby zapewnić Ci jasne, oparte na danych Zwrot z inwestycji (ROI) odniesienie.
Ograniczenia cięcia laserowego
Cięcie muchowe to wyjątkowa cecha nowoczesnych maszyn do cięcia laserem światłowodowymale jak wszystkie dobre rzeczy, ta metoda ma również pewne ograniczenia. Znając ich pomoże ci zrobić lepsze decyzje biznesowe.
Grubość i rodzaj materiału
Całe podejście do cięcia muchowego opiera się na koncepcji, że należy osiągnąć maksymalną liczbę cięć w jednym kierunku. Ale to skraca czas przekłuwania potrzebnej do uzyskania czystego cięcia laserem.
Materiały odblaskowe jak stal nierdzewna i aluminium opierają się absorpcji lasera, co utrudnia cięcie much. Podobnie materiał o grubość powyżej 1.5 mm jest nieodpowiedni do cięcia much.
Jeżeli ustawienia nie zostaną skonfigurowane prawidłowo, cięcie w locie będzie powodować słabe krawędzie tnąceAby temu przeciwdziałać, zawsze stosuj cięcie przelotowe w przypadku cieńszych materiałów, zwykle o grubości 1 mm lub mniejszej, Co więcej, zmniejsz prędkość cięcia dzięki czemu laser ma więcej czasu na penetrację.
W przypadku laserów światłowodowych dużej mocy ograniczenie grubości materiału w przypadku cięcia metodą Fly Cutting zostało przełamane przez technologię 10 kW+Centrum aplikacji Baison opanowało technologię cięcia wsadowego Blachy ze stali nierdzewnej i stali węglowej o grubości od 2 mm do 3 mm, zapewniając czyste, bez zadziorów i o wysokiej precyzji krawędzie poprzez połączenie Moc 10kW-40kW z mikrosekundowa reakcja migawki systemu CypCut FSCUT.
prawdziwe ograniczenie nie leży we właściwościach materiału, ale w rygorystycznych wymaganiach dotyczących płaskości arkuszaPodczas cięcia muchowego głowica tnąca Baisona utrzymuje szybki trawers bez podnoszenia z prędkością 100 m/min. Każde odkształcenie spowodowane naprężeniem wewnętrznym lub przechyleniem małych części stanowi ekstremalne ryzyko zderzenia głowicy laserowejDlatego operatorzy muszą nigdy nie przecinaj materiału na bardzo nierównych lub luźnych elementach obrabianych.
Oceniasz produkcję grubych arkuszy lub gęstej siatki? Zespół techniczny Baison jest gotowy do pomocy. parametry śledzenia antykolizyjnego i przebiegi rdzeniowego cięcia przelotowego dostosowane do Twojego materiału, zapewniając doskonałą równowagę między ekstremalna wydajność i bezpieczeństwo maszyn.
Złożone kształty
Latające cięcie najlepiej sprawdza się w przypadku prostszych kształtów z ostrymi krawędziami. Zwykle obejmuje to prostokątne otwory obecne w siatce. To jest trudne do podzielenia złożone kształty na zestawy poziomych i pionowych linii cięcia, więcTo nie jest wykonalne.
Cięcie laserowe skomplikowanych kształtów również powoduje gromadzenie się ciepła na niektórych krawędziach i wpływa na materiał integralność. W przypadku złożonych kształtów najlepiej użyć innych trybów cięcia dla lepszych wynikówlts.
Ryzyko kolizji
czasami niewłaściwa prędkość cięcia, słaba optymalizacja ścieżki i niskie ciśnienie przepływu gazu wspomagającego może spowodować zderzenie pocisku z głowicą lasera. Ma to poważne konsekwencje. Cięcie muchy ma poważne ryzyko takich kolizjiAby zapobiec uszkodzeniom, Programy CAM muszą umożliwiać inteligentną optymalizację ścieżki.
Oprogramowanie używane do cięcia laserowego Fly
Cięcie much wymaga skomplikowanej logiki i algorytmu, co można zrobić za pomocą wysokowydajne oprogramowanie do sterowania numerycznego. Oto niektóre popularne programy dostępne na rynku.
Cyprcut
CypCut jest kompleksowe oprogramowanie CAD/CAM do maszyn CNC. Można go używać do optymalizacja rysunków i konfiguracja ustawień cięcia. To ma wbudowana funkcja korygowania błędu „podwójnej pozycji napędu”, który zwiększa precyzję procesu.
Jet CAM
JetCAM to kolejna opcja wysokiej jakości cięcia laserowego. Może generować niezwykle złożone kody G bez żadnych błędów. JetCAM jest łatwy w obsłudze i umożliwia operatorowi wydajne generowanie programów zagnieżdżania.
Asystent cięcia v2.0
Asystent cięcia jest aplikacją uruchomioną przez Ruch ANCA. To jest wysoce interaktywny i łatwy w obsłudze interfejs dla operatora maszyny. Może zoptymalizować procedurę cięcia muchowego poprzez konfigurację szerokości lasera, prędkości cięcia i częstotliwości przełączaniancy.

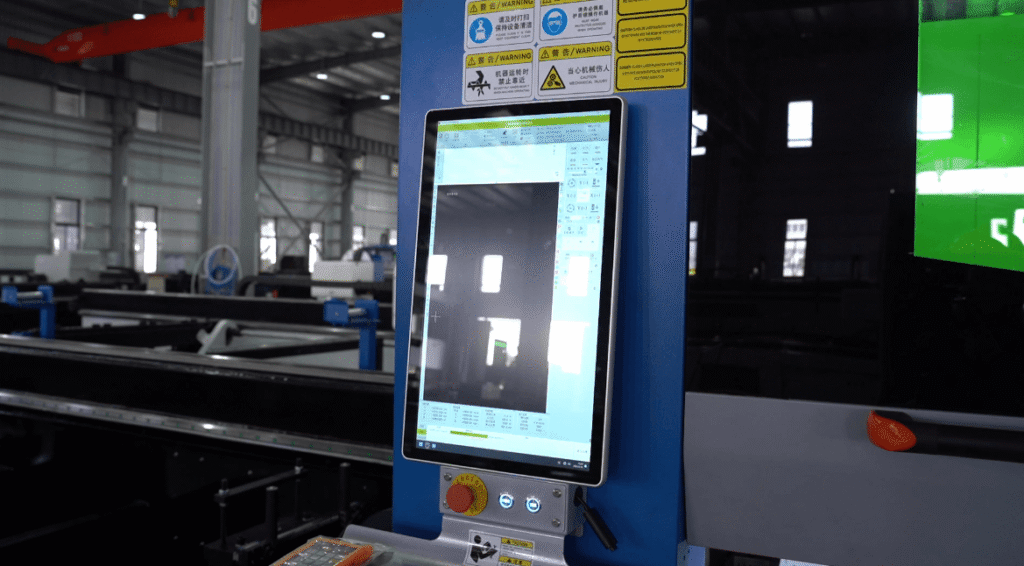

W dzisiejszej obróbce blachy, CypCut to absolutnie wiodący system sterowania, Z System magistrali CypCut FSCUT na szybkich laserowych wycinarkach blach Baison, włączenie funkcji Fly Cutting jest bezwysiłkowe:operatorzy po prostu wybierają gęste wzory w interfejsie CAM i kliknij „Cięcie w locie”, aby natychmiast wygenerować zoptymalizowaną ścieżkę bez podnoszenia.
Jednakże, stabilna praca zależy od głębokich algorytmów programowych i precyzyjnego dostrojenia sprzętu. Na podstawie tysięcy testów cienkich blach Centrum Aplikacji Cyfrowych Baison zaleca utrzymując wysokość śledzenia ściśle pomiędzy 1.0 mm a 1.2 mm, To zapobiega kolizjom głowic laserowych spowodowane przez wypaczanie się arkusza podczas zapewniając absolutną stabilność ostrości podczas mikrosekundowego przełączania migawki, w połączeniu z precyzyjna kontrola ciśnienia gazu, specyficzna dla danego materiału.
Jeśli napotykasz na wąskie gardła, takie jak niekompletne cięcia, duża ilość żużlu lub częste skrobanie głowicy podczas obróbki otworów siatki lub chłodzenia podwozia, Eksperci techniczni firmy Baison są gotowi dostarczyć niestandardowe wykresy parametrów CypCut i demonstracje trajektorii na żywo aby w pełni wykorzystać możliwości swojego warsztatu.
FAQ
1. Które gałęzie przemysłu czerpią największe korzyści z wycinania na muchę?
A: Idealne do obróbki blachy wymagającej dużej objętości, gęstego i regularnego wzoru otworów, np. w kratkach wentylacyjnych podwozi i metalowych siatkach.
2. Czy cięcie strumieniowe o dużej mocy nadaje się do grubszych materiałów?
O: Tak. Dzięki bardzo dużej mocy od 10 kW do 40 kW, Baison umożliwia czyste i bezzadziorowe cięcie arkuszy stali nierdzewnej i stali węglowej o grubości od 2 mm do 3 mm.
3. Jaki jest najczęstszy błąd popełniany przy cięciu muchowym?
A: Uruchamianie na nierównych lub luźnych arkuszach. Ponieważ głowica lasera porusza się szybko, nie unosząc się, każde odkształcenie lub przechylenie części może łatwo spowodować kolizję.
4. Jak mogę uzyskać optymalne parametry cięcia muchowego?
A: Wysokość, ciśnienie gazu i prędkość muszą być idealnie dopasowane. Kliknij, aby skontaktować się z ekspertami Baison i uzyskać spersonalizowane parametry dopasowane do Twoich materiałów.
Wniosek
Lasery światłowodowe mają charakterystyczne cechy które dają świetne rezultaty w połączeniu z programowanie obliczeniowe wysokiego poziomuPrzykładem tego jest „Cięcie muchowe”.
Możesz użyć tej opcji, aby skróć czas realizacji i oszczędzaj zasoby. Bądź świadomy ograniczenia omówione powyżej, ponieważ mogą powodować niedogodności. Jednakże, cięcie muchoweg może być bardzo opłacalne dla każdej branży z właściwa implementacjan.
